電纜橋架的適用范圍與安裝注意事項
1、要確定環境：環境條件一般有三種：腐蝕環境、正常環境、特殊環境。
2、確定走向：根據多數電纜走向，在室內可沿墻、柱、梁、樓板走，在室外盡肯能沿管道走。
3、選擇橋架：根據電纜荷載及橋架安裝處的環境，及橋架的荷載曲線為依據，來確定橋架的類型和規格等。
4、根據電纜走向及安裝的環境確定橋架的固定方式。

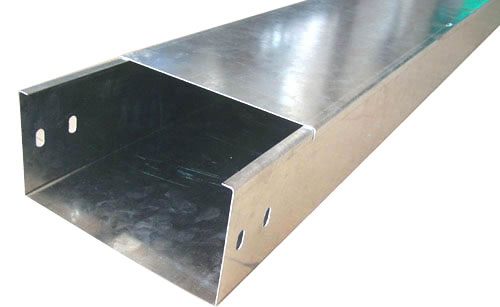

一、電纜橋架適用范圍
XQJ系列電纜橋架適用于電壓在10伏以下的電力電纜控制電纜照明配線等室內、室外架空或電纜溝、隧道的敷設。
二、電纜橋架結構特點與安裝
XQJ系列電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀的特點，對您處的技術改進，擴充電纜，維護檢修帶來方便。
XQJ系列電纜橋架的安裝可因地制宜?？呻S工藝管道架空敷設樓板梁下吊裝，室內外墻壁、柱壁、隧道、電纜溝壁上的側裝，還可以露天柱兩側對稱敷設。
XQJ系列電纜橋架可水平，垂直敷設，可轉角，T字形，十字形分支，可調寬，調高，變輕。
三、電纜在電纜橋架上的層次安排與層間距離
1、 電纜橋架層次排列應是弱電流控制在最上層，接著一般控制電纜低壓動力電纜，高壓動力電纜依次往下排列。這種排列有利于屏蔽干擾，電力電纜冷卻，方便于施工。
2、 各層電纜橋架層間距離為：
控制電纜≥200mm
動力電纜≥300mm
機械化敷設電纜≥400mm
